NB弧形交叉滚子导轨RV/RVF型（隶属于NB GONIO WAY系列），是日本NB公司专为高精度角度微调、固定回转中心摆角运动设计的非循环式精密运动部件，广泛应用于光学仪器、精密计量、半导体检测等对精度和稳定性要求极高的场景。二者共享弧形交叉滚子核心设计，同时在结构细节上各有侧重，适配不同安装工况；规范掌握其结构特性与使用禁忌，是保障设备运动精度、延长导轨使用寿命的关键，以下进行全面详解。

一、RV/RVF型核心共性结构与特性

RV型与RVF型均延续NB弧形交叉滚子导轨的核心设计理念，侧重解决精密摆角运动中的刚性、精度与稳定性问题，二者的共性结构与核心特性如下，是后续安装、使用的基础前提。

（一）共性核心结构

1. 非循环交叉滚子结构：二者均采用精密圆柱滚子作为滚动体，滚子呈90°交叉排列于弧形滚道内，且为非循环设计——区别于循环式导轨，无滚动体循环通道，避免了循环过程中滚子撞击带来的精度波动和噪音，同时减少了运动过程中的摩擦阻力波动，启动摩擦与动摩擦差值极小，可实现亚微米级的精细角度微调。

2. 弧形V槽滚道结构：导轨轨道均采用弧形设计，滚道为精密研磨V型槽，与交叉滚子形成线接触配合（区别于滚珠导轨的点接触），有效接触面积更大，可承载更多滚动体，进而提升导轨的整体刚性和抗倾覆力矩能力，大幅降低运动过程中的弹性变形，保证摆角运动的精准度。

3. 高硬度材质基底：导轨本体与滚子均采用高碳铬轴承钢（SUJ2），经真空淬火处理后硬度可达HRC60-64，再经过精密研磨加工，滚道表面粗糙度Ra≤0.1μm，不仅提升了耐磨性能，更能长期保持导轨的精度稳定性，减少长期使用后的精度衰减。

4. 密封防护结构：二者均配备专用密封圈，可有效阻挡粉尘、铁屑、冷却液等杂质进入滚道，避免滚子与滚道磨损、锈蚀，同时防止内部预润滑脂流失，保障导轨长期稳定运行，适配工业现场的复杂环境。

（二）共性核心特性

1. 高精度定位：固定回转中心设计，无论摆角角度大小，均可保持回转中心不变，角度定位精度可达角秒级（≤10″），重复定位精度高，可满足光学、计量等场景的精细角度调节需求。

2. 高刚性抗倾覆：线接触配合+多滚子承载，使得导轨的径向、轴向刚性优异，抗倾覆力矩能力强，即使在偏心载荷、重载工况下，也能有效避免导轨变形，保证运动稳定性。

3. 低噪音低摩擦：非循环结构消除了滚动体循环撞击声，运行噪音极低（≤30dB）；交叉滚子的合理排列的使得摩擦阻力均匀且极小，操作轻便，可实现平稳、无卡顿的摆角运动。

4. 长寿命耐用：高硬度材质+精密加工工艺，搭配规范的润滑维护，常规工况下（每天运行8h），导轨使用寿命可达10000h以上，精度保持性优异，减少设备停机更换部件的频次。

5. 多场景适配：可单轴使用，也可多轴组合实现复杂摆角运动，适配不同精度、载荷需求，广泛应用于光学仪器、精密测量、半导体、医疗设备等多个高端精密领域。

二、RV型与RVF型的结构差异及特性区分

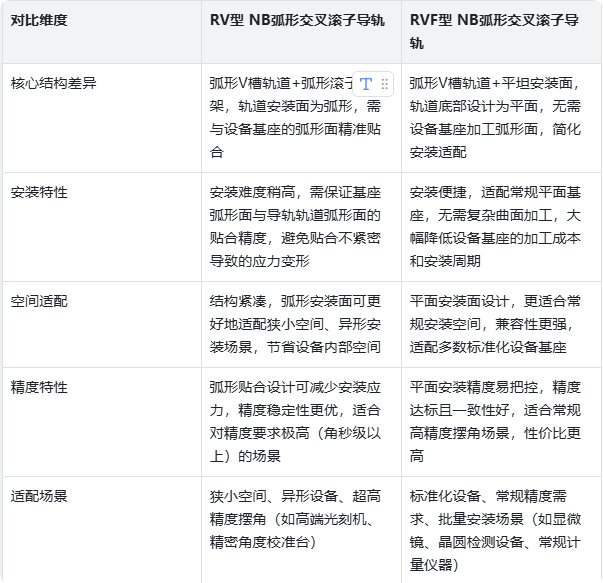

RV型与RVF型的核心差异集中在轨道安装面设计上，这一差异直接决定了二者的安装难度、加工成本和适配场景，需结合实际工况合理选型，避免因结构不匹配导致精度下降或安装困难。

对比维度

三、RV/RVF型使用核心禁忌（必守要点）

NB弧形交叉滚子导轨RV/RVF型作为精密部件，其使用过程中的不当操作，会直接导致精度衰减、部件磨损、寿命缩短，甚至直接损坏导轨，以下禁忌要点需严格遵守，涵盖安装、运行、维护、存放全流程。

（一）安装禁忌（最易引发精度故障，重点规避）

1. 禁忌1：随意拆卸导轨密封件或滚子保持架——RV/RVF型均为预润滑出厂（填充专用锂基润滑脂），拆卸密封件会导致润滑脂流失、杂质进入滚道；拆卸滚子保持架会导致滚子散落、排列紊乱，直接损坏导轨精度，甚至无法正常使用。

2. 禁忌2：安装面未处理达标即安装——禁止在安装面（RV型弧形面、RVF型平面）有毛刺、飞边、油污、杂质的情况下安装；安装面平面度（RVF型）、弧形贴合度（RV型）未达标（建议平面度≤0.02mm/m、弧形贴合度≤0.01mm），会导致安装后导轨受力不均，引发变形、精度偏差，长期使用会加剧磨损。

3. 禁忌3：用锤子、凿子等工具直接敲击导轨——禁止直接敲击导轨本体、滚道或滚子，敲击产生的冲击力会导致滚道凹陷、滚子变形，破坏精密结构，即使轻微敲击也会影响精度，安装时需用专用工具平稳装配。

4. 禁忌4：螺栓紧固方式不当——禁止一次性拧紧所有安装螺栓，需按“从中间向两端”的顺序，分次分步拧紧（首次50%额定扭矩，二次80%，三次100%）；禁止使用非原厂推荐规格的螺栓（建议8.8级以上高强度螺栓），避免螺栓松动、断裂，或因螺栓精度不足导致导轨定位偏差。

5. 禁忌5：忽略温湿度适配安装——禁止在高温（＞35℃）、高湿（相对湿度＞70%）或温差骤变环境下安装；若导轨与设备基座存在温度差，禁止直接装配，需待二者温度一致（15~25℃最佳）后再安装，防止热胀冷缩导致安装间隙偏差。

6. 禁忌6：多轴组合时忽略回转中心对齐——多轴组合使用时，禁止未对齐各导轨回转中心即运行，会导致偏载、干涉，加剧导轨磨损，甚至损坏导轨，需用专用检测仪校准回转中心，确保一致后再调试运行。
