一体化法兰设计：NB直线轴承SMK系列核心优势一、NB直线轴承SMK系列为标准方形法兰型直线轴承

，外筒与法兰一体化成型，适配螺栓固定安装，主打通用型精密直线运动场景，兼顾性价比与可靠性，是 NB 直线轴承中应用最广的法兰系列之一。

二、核心结构与设计优势

1. 一体化方形法兰结构

外筒与方形法兰一体锻造 / 加工，安装刚性强、定位精度高，无需额外转接件，直接通过法兰孔螺栓固定，大幅简化装配流程。

法兰尺寸标准化（如 SMK6 法兰 28×22mm、SMK16 法兰 40×32mm），兼容主流自动化设备安装接口。

2. 滚珠循环与保持架设计

内置精密钢球与循环保持架，钢球沿滚道顺畅循环，摩擦系数低（≤0.003），运动顺滑无卡顿，能耗更低。

保持架可选钢制（高刚性、重载）或树脂（轻量化、低噪音），适配不同工况需求。

3. 密封与防护设计

标准配置UU 型双唇密封，有效阻隔粉尘、碎屑侵入，减少内部润滑脂泄漏，延长维护周期。

可选不锈钢材质（SMSK 系列），提升耐腐蚀能力，适配潮湿、轻度腐蚀环境。

三、关键技术参数（主流型号）

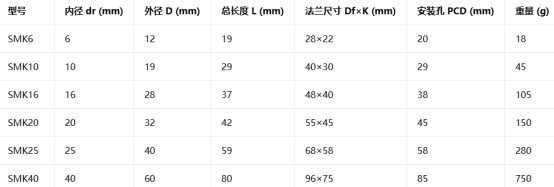

1. 尺寸与安装参数

2. 负载与刚性参数

动态额定负载（Cr）：SMK6 为 120N、SMK16 为 620N、SMK40 为 2160N，适配轻至中重载场景。

静态额定负载（Cor）：SMK6 为 200N、SMK16 为 1100N、SMK40 为 4800N，抗冲击能力强。

刚性：径向刚性≥80N/μm，轴向刚性≥50N/μm，保障高速运动下的稳定性。

3. 精度与运动参数

内径公差：0~-9μm（SMK6）、0~-13μm（SMK40），配合精密光轴实现高精度导向。

重复定位精度：≤±2μm，满足精密定位需求。

最高速度：标准型可达 2m/s，加长型（W）适配长行程稳定运动。

四、SMK 系列核心优势总结

安装便捷，通用性强：方形法兰一体化设计，螺栓直接固定，兼容各类设备安装，互换性高，可与 NB 其他系列直线轴承及标准光轴随机组合使用。

低摩擦，高效率：精密滚道与循环钢球设计，摩擦阻力极小，运动顺畅，降低设备能耗与发热。

高刚性，长寿命：优质轴承钢材质 + 一体化结构，刚性优异，标准工况下额定寿命可达 10000km 以上，减少停机维护。

适配性广：覆盖内径 6~40mm，可选密封、加长、不锈钢、树脂保持架等配置，适配不同环境与性能需求。
